Anti Drone detektionssystem

Vare

Parametre

Detektion og jamming udstyr underenhed

1.1 Detektionsmodtager frekvensområde: 10MHz6GHz

1.2 Realtid-båndbredde: 480MHz

1.3 Fire interferensbånd

1.3.1 900-930MHz (industriel drone) 20W

1.3.2 1559-1610MHz (GPS-interferens) 10W

1.3.3 2400-2485 MHz 25W

1.3.4 5725-5850MHz 50W

1.4 Registrering og jamming afstand

1.4.1 Detektionsafstand: 3-5 km (bymiljø); 6-12 km (forstæder, især åbent miljø)

1.4.2 Jamming distance: 1-1,5 km (100 meter høj);

1.5 Detektionsnøjagtighed: 9,3 grader (testrapportdata)

1.6 Antenne

1.6.1 Frekvensområde: 380MHz-6GHz

1.6.2 Horisontal detekteringsvinkel: 0 grader - 360 grader

1.6.3 Lodret detektionsvinkel: -30 grader - plus 90 grader

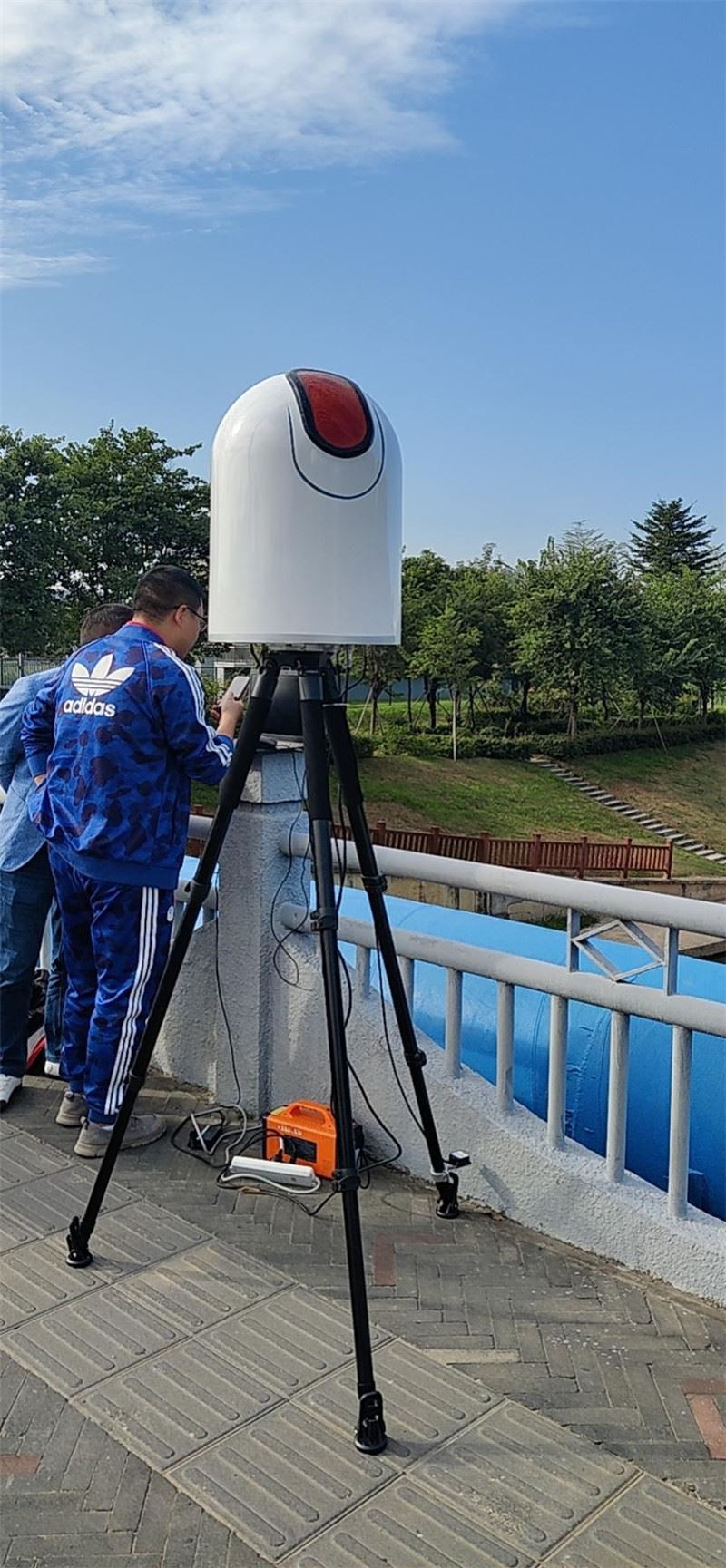

1.7 Hele maskinen (enheden er en integreret detekterings- og modforanstaltninger)

1.7.1 Maksimalt strømforbrug: 300W

1.7.2 Arbejdstemperatur: -20 grader plus 60 grader

1.7.3 Opbevaringstemperatur: -40 grader plus 70 grader

1.7.4 Vægt: 12,25 kg

1.7.5 Størrelse: diameter 400mm højde 555mm

Antennebeslag

2.1 Vægt: 4,32 kg

2.2 Størrelse: diameter 260mm lukket højde 923mm

Computer

Laptop, mus, adapter, netværkskabel. (kan tilsluttes til den centrale HDMI-skærm)

Spectrum system software og funktioner

4.1 DRONE-identifikation og -positionering: Ved hjælp af radiospektrumdetektion kan den identificere og lokalisere 8 DRONE-modeller på samme tid, automatisk pop op detektionsresultatvinduet, identificere DRONE-billedet, vise DRONE-modellen, azimut, bruge Frekvens, niveau og afstand , forsvinden af ​​dronen rydder og omarrangerer automatisk registreringsresultaterne.

4.2 Hurtig identifikation og positionering: identifikationstid<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Detektionsresultatliste: Listen viser dronen og modellen, tid, azimut og afstandsinformation og kan eksporteres som en rapport.

4.4 Enkelt-stationspositionering: Ved hjælp af radiospektrumdetektion kan afstanden mellem dronen og operatøren groft måles gennem komplekse algoritmer under betingelserne for en enkelt station og et enkelt sted.

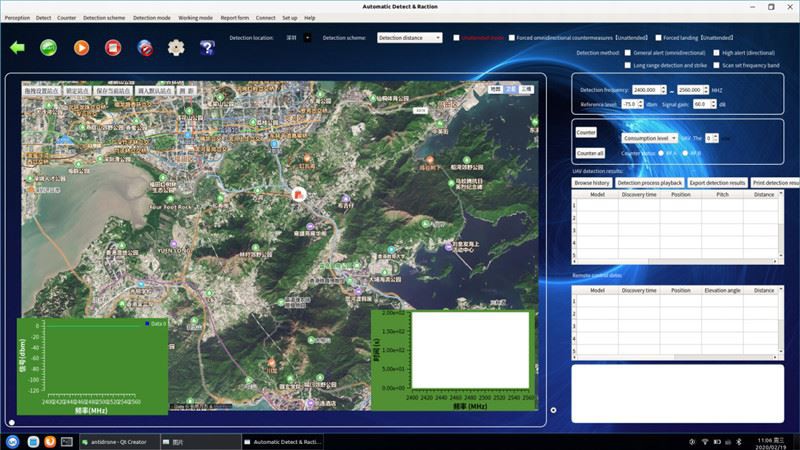

4.5 Kortvisningsfunktion: Vis dronens og operatørens position på et 2D (3D) kort, og vis data såsom breddegrad, længdegrad og afstand. Kortvisningsfunktion: Vis dronens og operatørens position på et 2D (3D) kort, og vis data såsom breddegrad, længdegrad og afstand.

4.6 Detektions- og forsvarsvinklen kan indstilles: I henhold til den detekterede geografiske situation, hvis der er et højt bjerg eller en høj-bygning bagved, og kun DRONEN foran skal beskyttes, vil vinkelområdet på beskyttelsen kan indstilles vilkårligt, hvilket effektivt kan eliminere den falske vinkel forårsaget af signalrefleksion.

4.7 Afstandskalibrering: For forskellige elektromagnetiske miljøer vil der være fejl i detekteringsafstanden. Systemet kan give afstandskalibreringsdetektion, lade dronen flyve 100 meter i en afstand af 500 meter, og systemet vil automatisk kalibrere detektionsafstanden for at gøre detektionen. Afstandsmålingen er mere nøjagtig.

4.8 Detektionsfrekvensbånd kan indstilles: I henhold til det faktiske frekvensbånd, der bruges af dronen, kan detektionsfrekvensbåndet indtastes og redigeres for at gøre detektionen mere effektiv, og det er ikke nødvendigt at scanne alle frekvensbånd for detektion.

4.9 Fuldt frekvensbåndsdetektion: Frekvensbåndet, der detekteres af systemudstyret, er fra 10MHz-6GHz, og antennedækningsfrekvensbåndet er 380MHz-6GHz. Den bevarer en god forstærkningsflade i hele frekvensbåndet. Antenneforstærkningen er fra 5dBi-8dBi, som kan tilpasse sig mere end tre hundrede MHz. Ubemandede flydetektering i alle almindelige frekvensbånd på 6GHz, frekvenser under 380MHz kan også detekteres, og detektionsafstanden reduceres.

4.10 The remote control is the pilot positioning function: During the detection process, the system will identify and locate the remote control signal while detecting and locating all kinds of drones, which is the pilot positioning function. The actual measurement is large within the visible range. Xinjiang DRONE remote control detection and positioning distance is >800 meter

4.11 Intelligent koblingsmodmål: I henhold til frekvensbåndet og azimut for den detekterede DRONE kan du vælge, hvilken DRONE der skal modvirkes. Systemet vil automatisk vælge frekvensbåndet for modforanstaltninger og automatisk sende signaler ved den detekterede azimut. Modforanstaltning, modforanstaltningens effektivitet kan øges med 46 gange, og det kan undgå, at alle frekvensbånd og alle vinkler sendes, hvilket ikke vil skade normal wifi og anden kommunikation og ved et uheld beskadige det hvidlistede fly.

4.12 Modelfunktionsoptagelse: For nye modeller kan systemet optage billedtransmission og frekvenshopfunktionsdata, automatisk optage og automatisk pop op en menu efter optagelse, og det kan automatisk identificere modellen næste gang. Den specielle optagefunktion kan tilpasse sig identifikationsbehovene for ubemandede fly i industri-kvalitet.

4.13 Stemmemeddelelsesfunktion: Systemet vil automatisk talemeddelelsesalarmoplysninger og tastefunktioner.

4.14 Udstyrs selv-positioneringsfunktion: Systemet har dobbelte positioneringsfunktioner af GPS og Beidou, såvel som sin egen position. Det behøver ikke at justere azimut manuelt, og positionen kan placeres vilkårligt.

4.15 Integreret detektion og modforanstaltninger og antenner: Systemudstyret er forskelligt fra konventionelt detekterings- og forsvarsudstyr, men integrerer detektion, modforanstaltninger og fuld-båndsantenner. Den er kompakt og nem at bruge, stabil og pålidelig, nem at bruge og velegnet til hurtig implementering.

4.16 Modelegenskaber Luftautonom identifikation: For DRONE-modellen, som systemet ikke har, har systemet funktionen af ​​autonom læring og identifikation og bedømmelse, og det vises som en ukendt model. Kender man modellen, kan den automatisk lagres i systemet, og næste gang den identificeres som model, kan det ulovligt sammensatte ubemandede fly også opdages og positioneres.

4.17 Identifikation og positionering af industrielle-droner: Det specielle intelligente spektrumalgoritmedesign overgår generelt detektionsudstyr og kan identificere og lokalisere industrielle-droner, selv samlede droner, som er mere egnede til forebyggelse og kontrol med terrorangreb.

4.18 Åbn ny model DRONE-signalfunktion optagefunktion: Til de konstant udviklende og skiftende DRONE-signaler kan optagemetoden bruges til løbende at øge databasedataene for at sikre, at udstyret ikke kommer bagud i lang tid.

4.19 DRONE-banebeskrivelsesfunktion, historisk detekteringsresultatforespørgsel, software- og dataopdateringsfunktion osv.

4.20 Understøtter VPN-fjernbetjening og kontrolfunktion
