Overblik
Fængselsområdet har et samlet areal på 92.000 kvadratmeter, med en længde på 460 meter fra øst til vest og en bredde på 200 meter fra nord til syd. Der er en bakke uden for det østlige hegn. Der er GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G basestationer på toppen af bakken, og basestationen er en lige linje fra hegnet. Afstanden er ca. 500 meter, og andre basestationer er relativt langt væk fra fængslet, og signalet er svagt. Dækkede kommunikationssignaler er GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G.5G
overordnet design
1. Fængsel signal jammer afskærmning dækning metode
1) Vandtæt IP-fjernbetjening med høj effekt 5g Mobiltelefonjammer AAT-HPJ8-5G single-band-vært bruges med den tilsvarende retningsbestemte antenne, og den omnidirektionelle antenne bruges hovedsageligt til afskærmningsdækning i stort område;
2) Brug laveffekt multifrekvens Power Adjustable Mobile Signal Jammer udstyr AAT-JPA-8H-10W til at supplere og styrke nogle af de defekte afskærmningslækagepunkter inden for ovennævnte højeffektafskærmning.
2. Princip for valg af antenne
1) For at reducere påvirkningen af det uskærmede indre, især i fængslets kantområde, anvendes der generelt en retningsbestemt antenne;
2) I andre områder af fængslet bruges omnidirektionelle antenner generelt til at udvide afskærmningsområdet;
3) I henhold til forskellige afskærmningsområder, vinkel, højde, længde og bredde m.v., højden af antennens erektion og andre faktorer, med rimelighed vælge det lodrette og vandrette strålingsmønster og tekniske parametre såsom antenneforstærkning og -fald.
3. Valg af antenne erektion position
1) mener, at strålingsretningen for den afskærmede antenne i det effektive område er så konsistent som muligt med basisstationens strålingsretning;
2) Gør fuld brug af hindringen af terrænet og bygningerne på stedet for korrekt at vælge antennens mønsterparametre og reducere interferensen til omverdenen.
4. fejlretning af telefonsignaljammer Udgangseffekt
Juster afskærmningseffekten rimeligt i henhold til scenens faktiske signalstyrke og kvalitet for at sikre afskærmningseffekten og forsøge at afbalancere den så meget som muligt på grundlag af en vis redundans.
5. Konfiguration af udgangsfrekvensbånd og spektrum
I henhold til stedets faktiske frekvensbånd og frekvenspunkt vedtages en kombination af smalbånd og bredbånd. Hovedpunkterne er stærke signaler fra den nærmeste basestation, som er afskærmet af smalbåndets amplitude. Amplitude stor båndbreddemaske.
6. Fængselsjammer fleksibel kombination af systemmoduler
1) Indersiden af værten består af forskellige moduler: moduler af forskellige frekvensbånd kan fleksibelt vælges i en model af samme model;
2) Værten og antennen er forbundet med et 50 ohm kabel, antennen kan opstilles i den bedste position, og den er fri for begrænsningerne i værtens position;
3) En vært kan bruge strømdeleren til fordeling af flere antenner i henhold til de faktiske behov, hvilket sparer værtens strøm og udvider afskærmningsområdet;
4) En antenne kan også bruge en kombiner til at kombinere forskellige udgangssignaler fra flere værter på en antenne til stråling, hvilket reducerer antallet af antenner og sparer omkostninger.

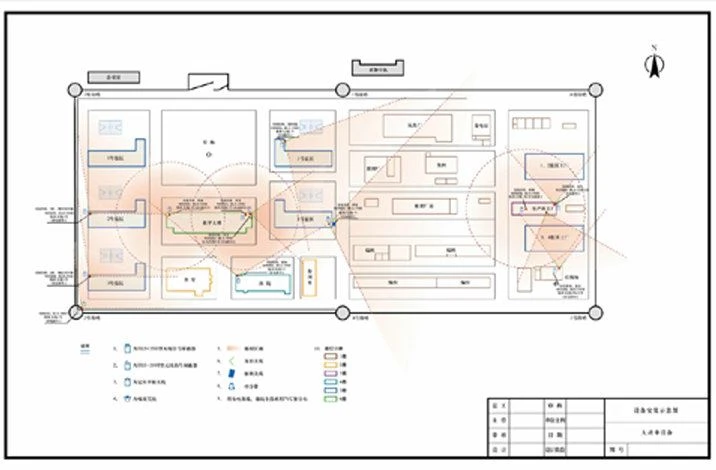

Skematisk diagram over installation af jammerudstyr med høj effekt

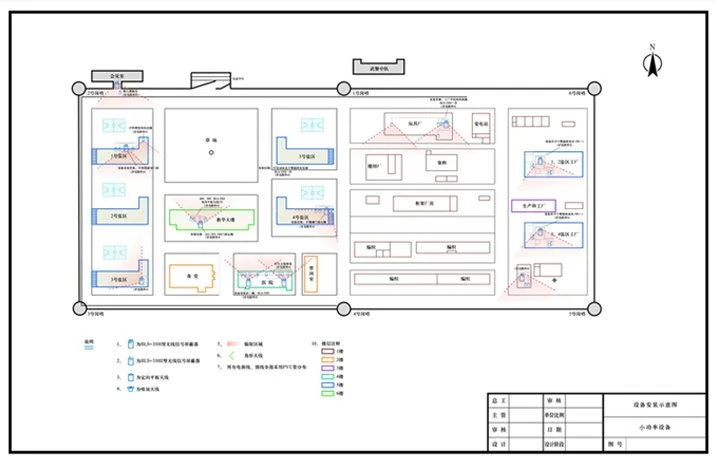

Skematisk diagram over installation af mindre power jammer udstyr
