Elektriske præstationsindikatorer:
|
Indeks |
Parameter |
|
Arbejdsfrekvens |
2400MHz |
|
Output CW mættet strøm |
﹥ 50W (47dBm) ± 0,5 dBm |
|
Gevindring i båndet |
Mindre end eller lig med 1,5 dB |
|
Arbejdsstrøm |
Mindre end eller lig med 5A ± 0,2 |
|
Output VSWR |
Mindre end eller lig med 2.6 |
|
Rod undertrykkelse |
Større end eller lig med 65 dbc |
|
Harmonisk undertrykkelse |
Større end eller lig med -8 DBC |
|
RF -outputgrænseflade |
SAM-F |
|
28V strømforsyningsgrænseflade |
Fødekondensator med jordforbindelse |
|
VCC -strømforsyning |
DC: 27-30 V. |
|
VCC max spænding |
+30V |
|
Dimension uden stik |
127,4 × 59,6 × 21,5 mm |
|
Faste installationsdimensioner |
121,4 × 53,4 mm |
|
Omgivelsestemperatur |
-20oC~+55oC |
|
Installationsmetode |
Radiator skal installeres til effektforstærkerprøvning |

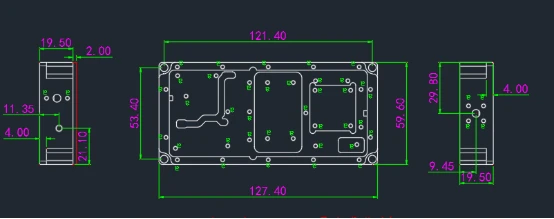

Udseende struktur som følger:
