5KM Drone Defender System

Produktintroduktion

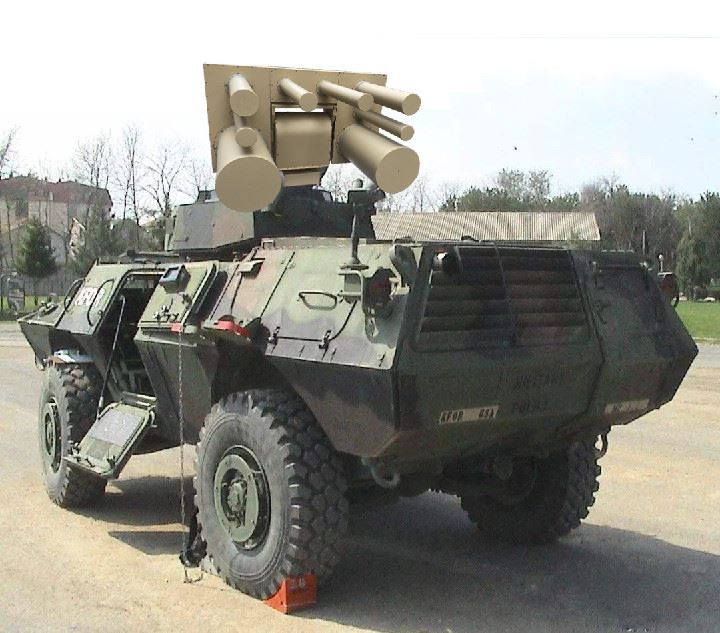

Droneforsvarssystem: Inkluderer hovedsageligt køretøjsmodifikation, displaykontrolsystem, UAV DRONE passivt tidligt varslings- og opdagelsessystem, UAV DRONE aktivt radardetektionssystem, retningsbestemt præcisionsjamming-system, omnidirektionelt aktivt forsvarssystem, fotoelektrisk detektions- og sporingssystem, UAV DRONE-bærbart jamming-udstyr, Det køretøjsmonterede strømforsyningssystem er specifikt sammensat af et køretøj, et rekognosceringsantennearray, en rekognosceringskontrolvært, en displaykontrolterminal, en interferensantenne, fotoelektrisk sporingsudstyr, GPS, en interferens pan/tilt, kommunikation udstyr, strømfordelingssystem og støttekabler. Den tidlige advarselsafstand er større end eller lig med 5 kilometer, interferensafstanden større end eller lig med 1,5 kilometer, og overvågningsområdet for tidlig advarsel er 360 grader. Systemet har en aktiv forsvarsfunktion. Ved at transmittere elektromagnetiske undertrykkelsessignaler dannes en undertrykkelsesforsvarszone i kerneområdet for automatisk at forhindre droner i at komme ind i forsvarszonen for at opnå formålet med aktivt forsvar.

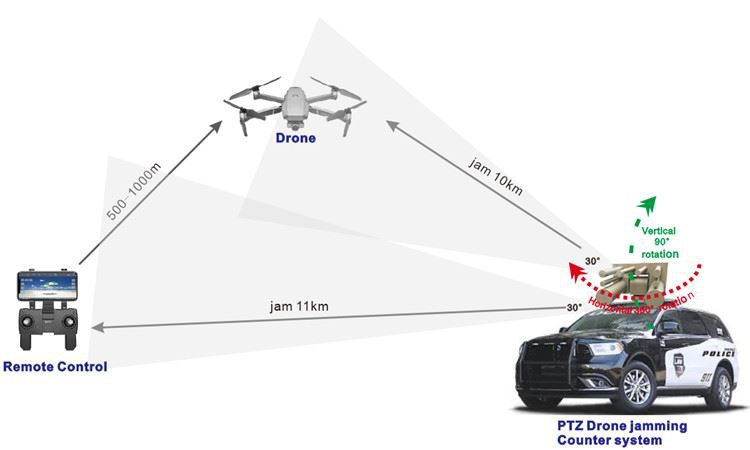

The main functions of the vehicle-mounted UAV DRONE countermeasure system include radar search and detection, photoelectric tracking and recognition, countermeasures, integrated communication, etc.: Radar search and detection: Ka band, horizontal 360 degrees / elevation angle ± 90 degrees, for 010 kilometers Active detection and scanning of low, small and slow targets; photoelectric tracking recognition: using active radar detection signals to implement optical tracking of the target, and using laser imaging to identify the target manually or systematically; countermeasure: using fixed equipment (or portable single Military equipment) Interference and interception of targets with potential safety hazards or threats; Command center: For detection, discovery, photoelectric identification, and countermeasures, customized and executed effective linkage plans based on customer needs; Modular design: own RD capabilities, Through the integration of detection radar, photoelectric tracking, countermeasure equipment, etc., a variety of implementation methods such as the computer room, roof or tower fixation, and vehicle-mounted of the command center can be realized to meet the needs of different customers.

Produktfunktion

1. Køretøjs-monteret PTZ/fast UAV DRONE modmålssystem omfatter hovedsageligt køretøjsmodifikation, displaysoftwarekontrolsystem (eller kablet kontrol), retningsbestemt præcisionsinterferenssystem, omni-rettet aktivt forsvarssystem, UAV DRONE bærbar interferensenhed og køretøjets strømsystem Interferensantenne (valgfri radardetektion, fotoelektrisk sporingsudstyr), GPS, interferens PTZ, kommunikationsudstyr, strømfordelingssystem og understøttende kabler.

2. Dæk 360 grader i alle retninger, og dækningsradius for en enkelt enhed kan nå mere end 5 kilometer

3. Systemet har en aktiv forsvarsfunktion. Ved at transmittere elektromagnetiske undertrykkelsessignaler dannes en undertrykkelses-forsvarszone i kerneområdet, som automatisk forhindrer UAV'er i at komme ind i forsvarszonen for at opnå formålet med aktivt forsvar.

3. Frekvensen kan tilpasses,

4. Når udstyret er uden opsyn, kan det fungere automatisk med alle-beskyttelsesmuligheder hele dagen

5. Systemet skal have karakteristika af nem installation, enkel betjening og automatisering.

6. Interferenssignal GPS, GLONASS, Beidou navigationssignal og 2.4G, 5.8G, 5.2G, 433MHz, 915mhz, billedtransmissionssignal, frekvenshoppesignal, fjernbetjeningssignal.

7. Produktfunktion af dronesignaljammeren: afbryd al kommunikation mellem dronen og controlleren

8. IP fjernbetjening, med strømalarm, stående bølgealarm, temperaturalarmfunktion

9. Software fjernbetjening, gennem kontinuerlig stepping kontrol interaktion, den roterende antenne peger nøjagtigt på luften målet.

10. Den kan forbindes med detektionsudstyr såsom radar. Efter at have fundet målet, vil den automatisk styre pladespilleren og tænde for den retningsbestemte elektroniske interferens. Uovervåget arbejde 724 timer.

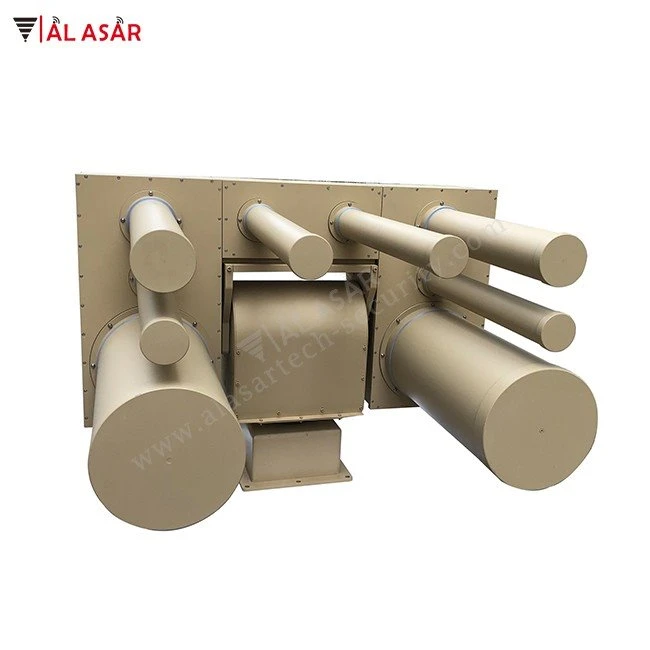

11. Hele maskinen anvender seks-serier af aluminiumslegeringsmateriale, og varmeafledningseffekten er højere end for almindelig aluminiumslegering. Fuldt forseglet og integreret design, udstyret er anti-vibration, IP66 vandtæt, støv-tæt og salttåge-tæt

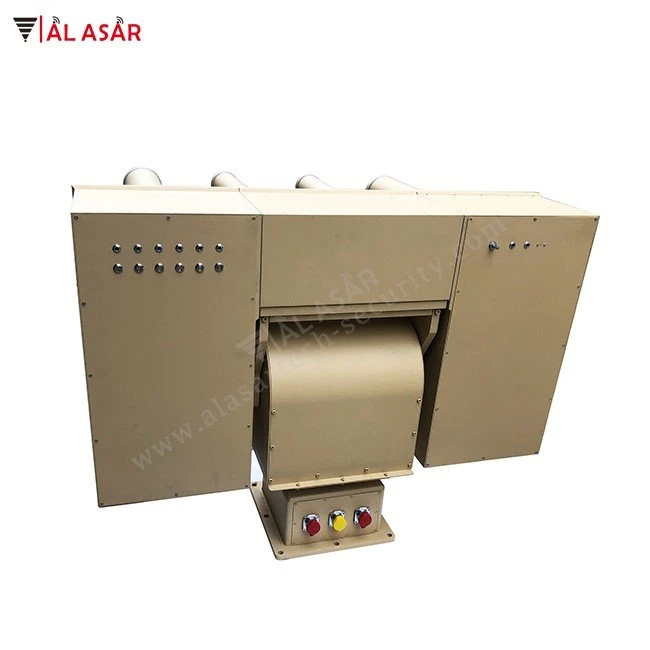

12. Den uafhængige knapkontakt tænder/slukker manuelt interferenssignalemissionen for hvert frekvensbånd, indikatoren viser status, og lysstyrken på indikatoren kan justeres; softwaren fjerntænder/slukker interferenssignalet fra hvert frekvensbånd og viser samtidig tænd/sluk-status og lysstyrke af indikatorlyset.

13. Softwarefjernbetjening, gennem kontinuerlig trinstyringsinteraktion peger den roterende antenne nøjagtigt på luftmålet.

14. Hele maskinen anvender seks-serier af aluminiumslegeringsmateriale, og varmeafledningseffekten er højere end for almindelig aluminiumslegering. Fuldt forseglet og integreret design, udstyret er anti-vibration, IP66 vandtæt, støv-tæt og salttåge-tæt

Produktspecifikation

Interferensfrekvensområde og effekt (normalt frekvenssweep eller high{0}}frekvenshop kan vælges):

Kontrolsignalstil: FHSS (Frequency Hopping)/DSSS (Direct Sequence Spread Spectrum)

Kontrolfrekvens: 433MHz/915MHz/2.4GHz/5.2G/5.8GHz/1.5GHz

Strålebredde: vandret 30 grader, lodret 30 grader

Arbejdsrækkevidde: Større end eller lig med 5 km

Strømforsyning: AC100-240V/50Hz DC 60V

Strømforbrug: 3000W (maks.)

Arbejdstid: kontinuerlig

Mål: 90 6870CM

Egenvægt: 125 kg

Beskyttelsesniveau: IP67 vandtæt, anti-vibration, støv-tæt og anti-saltspray

System: Understøtter ledningskontrol eller softwarekontrol

Valgfrit: radar, fotoelektrisk

Luftfugtighed: 5 procent - 95 procent

Operating Temp: -20ºC - plus 55ºC

Ansøgning
Forhindre fjernstyrede improviserede sprænganordninger i at blive aktiveret og stop terrorangreb;
Beskyt eksperter i håndtering af sprængstoffer;
Beskyt vigtige steder såsom bus-/togstationer, pladser, skoler, masseforsamlinger, stadioner osv. administrationsbygning, særlig politibil mv.
Risikobegrænsning og fjernelse af sprængstoffer på specificerede steder;
Politi brugt til VVIP-konvoj, ECM, antistof, optøjerkontrol osv.
Militær brugt til grænsekontrol, ECM mv
